スリップリングシステム 特殊形
特長
電流、電圧、極数、ノイズレベル、特殊使用環境などお客様のご要望にあわせて最適なスリップリングシステムをご提案いたします。
極リング、ブラシ特殊対応
| 使用目的 | 材質 | |||
|---|---|---|---|---|
| 極リング | ブラシ | ワイヤー | ||
| 動力 | 真鍮（高力黄銅） | カーボン | - | |
| 信号 / 通信 | 真鍮（高力黄銅） | 接触抵抗大 | 銀合金 | 銀合金 |
| 銀合金 | 接触抵抗中 | |||
| 金メッキ | 接触抵抗小 | |||
対応例
| 大電流動力 | 最大240A用ブラシまで用意。 その倍数で最大電流に対応。 （例）600Aの場合、240A用ブラシを3つ取付 |
|---|---|
| ヒータ電源 モータ電源 リレー制御回路等 |
カーボンブラシ 真鍮（高力黄銅）極リング |
| 熱電対 | 銀ブラシ 真鍮極リング |
| エンコーダ等計測信号 | 銀ブラシ 銀極リング 金メッキ極リング |
| 微電流（電子回路信号） | ワイヤー（貴金属） 銀極リング |
特殊仕様例
- 最大極数 125極
- 最大極リング外径 1200ｍｍ
- リード線引出し式
- ケース付
- 分割式 2分割
- フランジ取付型
＊その他別途お問い合わせください。

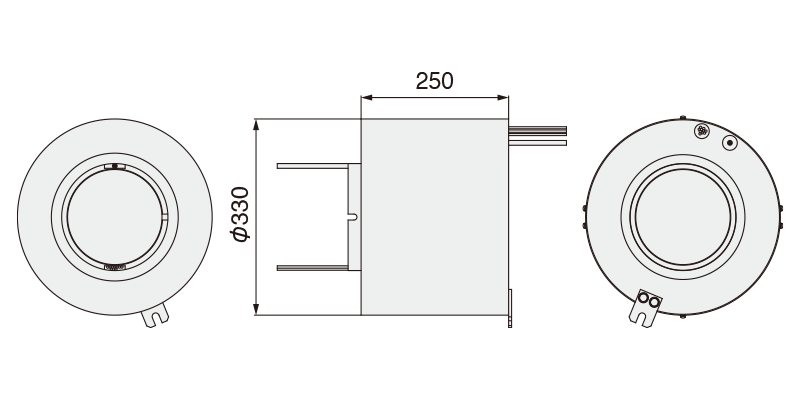

主な特殊スリップリングシステム例（単位：mm）
リング / ブラシホルダ 一体形
光通信装置搭載形
- 極数：動力10極、光通信12心
2分割形
- 既設備後取付用
- 極数：2極
大電流動力対応形
- 最大電流：600A
- 極数：8極
- ケース付
マイクロ形
- 超小形 信号用
- 極数：2極
CC-Link対応形
- 極数：14極
特殊形スリップリングシステム例

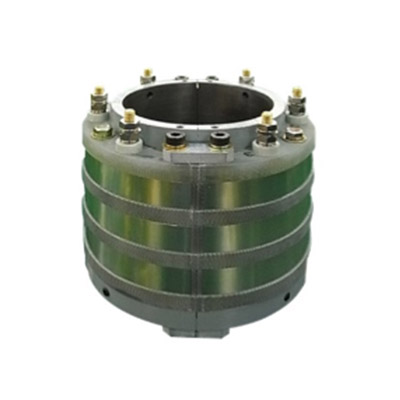

2分割形
リングを既存の装置などに後取付けする場合には2分割で対応ができます。リングの取替も容易です。
2分割形
絶縁リングを特殊にし、高湿度に対応した2分割形です。
大口径2分割形
大口径の内径1000㎜にした2分割形です。ご要望の内径で製作いたします。
大口径形
ハブ付内径600㎜、12極仕様。カタログ標準外、大口径にも対応します。

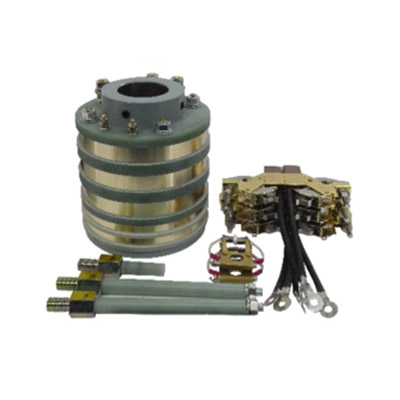

銀リング特殊形
リング材質、内径、外径などをお客様のご要望に合わせ製作いたします。
大電流形
3極の大電流2000A用。ブラシ数を増やすことにより2000A以上にも対応可能です。
ワイヤーブラシ仕様コンパクト形
ブラシはホルダー以外にワイヤーブラシ仕様も製作できます。5極信号用で薄型の設計が可能です。
ワイヤーブラシ仕様コンパクト形
ワイヤーブラシ仕様の6極小型信号用で外形37㎜のコンパクトタイプです。
ワイヤーブラシ仕様マイクロ形
ワイヤーブラシ仕様の2極で全長23㎜のケース内に収めた超小型タイプです。
動力・信号複合形
信号用はリング幅を極小としてワイヤーブラシを使用している62極の多極タイプです。
動力・信号複合形
動力3極と信号2極の複合形。動力の電流値は80Aで大容量でも複合対応可能です。
動力・信号・通信複合形
32極。電源、信号、通信を複合してスペース内に最適設計し製作いたします。
光・電気ハイブリッド形
電気系〈電源、制御、通信〉と小形の光ロータリージョイントを一体化したコンパクトタイプです。
エア・電気ハイブリッド形
電気系〈電源、制御、通信〉とエアーロータリージョイントを一体化し同時に回転体へ供給します。
防水ケース特殊形
フランジ、ケースをステンレスで製作し、食品機械向けに防水構造対応しました。
長方形ケース一体構造形
19極信号用長方形形ケース付き。お客様のご要望によりケースを長方形で製作しました。

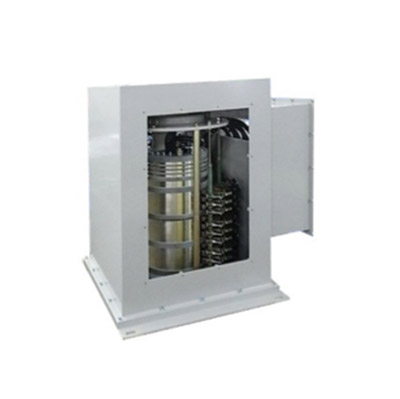

長方体ケース一体構造大電流形
大電流タイプで600Aを3極、100Aを1極、10Aを4極のケース付きタイプです。
円筒形ケース一体構造形
11極信号用円筒形ケース付き。お客様のご要望によりケースを円筒形で製作しました。
