無励磁作動形ブレーキ＆電源装置
電源装置
シリーズ一覧
電磁ブレーキに最適な電源装置を幅広くラインナップ。ブレーキの特性に合わせてご使用いただけます。
| 形式 | 定格入力電圧 （AC-V） |
出力電圧（DC-V） | 最大出力電流 （A） |
適用ブレーキ | |
|---|---|---|---|---|---|
| 過励時 | 定常時 | 定常時 | |||
|
HD-110M3 2倍過励磁のスタンダードモデル |
200/220 | 180/198 | 90/99 | 1.8 | ESB-135～250 VNB-55～80 |
|
HD-120M 4倍過励磁の電源装置 |
200/220 | 180/198 | 45/50 | 0.82 | ESB- 135～250 ESB-165RKA～250RKA |
|
HD-100M 一定励磁のスタンダードモデル |
200/220 | - | 90/99 | 1.3 | ESB-80～115 VNB-15～40 DMB-20～80 HMC-20～80 |
|
HD-100MA 一定励磁のスタンダードモデル |
100/110 | ||||
|
HD-106R リレー内蔵 一定励磁の電源装置 |
200/220 | - | 90/99 | 1.0 | NAB-42～54 |
|
HD-12SY 一定励磁の小形電源装置 |
200/220 | - | 90/99 | 1.0 | VNB-02～08 |
|
HD-133V 3相入力 6倍過励磁の電源装置 |
200/220 | 270/297 | 40.5/45 | 2.5 | ESB-2320S-1～2440S-2 ESB-365RKA |
|
HD-140M 5倍過励磁大容量電源 |
200/220 | 145～190 | 25～30 | 5 | ESB-2320 ESB-2440 ESB-365 |
結線図
上記は代表的な結線例です。
結線方法により、アーマチュア解放時間（ブレーキ遅れ時間）は異なりますので、用途に合った回路の接続を行って下さい。
解放時間の短い（ブレーキ制動の早い）順に
①直流開閉 ②交流開閉別切り ③交流開閉同時切り となります。
接点の容量については、余裕を持った選定をお願い致します。
外形図・仕様表（単位：mm）
HD-110M3
| 形式 | HD-110M3 | |
|---|---|---|
| 入力電圧 | AC-V | 200/220 50/60Hz |
| 定格出力電圧 （at AC200V入力、負荷時） |
瞬時 DC-V | 180 |
| 定常時 DC-V | 90 | |
| 定格出力電流 DC-A （at60℃、誘導負荷時） |
定常時 DC-A | 1.8 |
| 過励磁時間 | s | 0.4～1.2 |
| 周囲温度 | -20℃〜60℃ | |
| 耐電圧 | AC2000V（50/60Hz) 1min | |
| 絶縁抵抗 | 100MΩ以上（1000Vメガー） | |
| 耐振動 | 50Hz 5G | |
| 耐衝撃 | 1mより落下し動作に異常なきこと | |
| 最大頻度 | 過励磁時 | 8回/min（ON時間が0.5～1.2sの時） |
| 定常時 | 30回/min（ON時間1.2sを超える時） | |
| 質量 | kg | 0.23 |
※ カバーは別売り
HD-120M
| 形式 | HD-120M | |
|---|---|---|
| 入力電圧 | AC-V | 200/220 50/60Hz |
| 定格出力電圧 （at AC200V入力、負荷時） |
瞬時 DC-V | 180 |
| 定常時 DC-V | 45 | |
| 定格出力電流 DC-A （at60℃、誘導負荷時） |
定常時 DC-A | 0.82 |
| 過励磁時間 | s | 0.6～1.0 |
| 周囲温度 | -20℃〜60℃ | |
| 耐電圧 | AC2000V（50/60Hz) 1min | |
| 絶縁抵抗 | 100MΩ以上（1000Vメガー） | |
| 耐振動 | 50Hz 5G | |
| 最大頻度 | 過励磁時 | 8回/min（ON時間が0.6～1.0sの時） |
| 定常時 | 30回/min（ON時間1.0sを超える時） | |
| 質量 | kg | 0.23 |
※ カバーは別売り
HD-100M/100MA
| 形式 | HD-100M | HD-100MA | |
|---|---|---|---|
| 入力電圧 | AC-V | 200/220 50/60Hz | 100/110 50/60Hz |
| 定格出力電圧 （at 200V入力時） |
DC-V | 90 | |
| 定格出力電流 | DC-A | 1.3 | |
| 周囲温度 | -20℃〜60℃ | ||
| 耐電圧 | AC2000V（50/60Hz) 1min | ||
| 絶縁抵抗 | 100MΩ以上（500Vメガー） | ||
| 耐振動 | 50Hz 5G | ||
| 耐衝撃 | 1.5mより落下し動作に異常なきこと | ||
| 質量 | kg | 0.11 | |
HD-106R
| 形式 | HD-106R | |
|---|---|---|
| 入力電圧 | AC-V | 200/220 50/60Hz |
| 定格出力電圧 （at AC200V入力） |
DC-V | 90 |
| 定格出力電流 （at40℃、誘導負荷時） |
DC-A | 1.0 |
| 周囲温度 | -10℃〜40℃ | |
| 耐電圧 | AC1500V 1min | |
| 絶縁抵抗 | 100MΩ以上（1000Vメガー） | |
| 質量 | kg | 0.16 |
HD-12SY
| 形式 | HD-12SY | ||
|---|---|---|---|
| 入力電圧 | AC-V | 200/220 50/60Hz | 100/110 50/60Hz |
| 定格出力電圧 | DC-V | 90（at AC200V入力） | 45（at AC100V入力） |
| 定格出力電流 | DC-A | 1.0（誘導負荷時、at60℃） | |
| 周囲温度 | -20℃〜60℃ | ||
| 耐電圧 | AC2000V（50Hz) 1min | ||
| 絶縁抵抗 | 100MΩ以上（1000Vメガー） | ||
| 質量 | kg | 0.04 | |
HD-133V
| 形式 | HD-133V | ||
|---|---|---|---|
| 入力電圧 | AC-V | 200/220 50/60Hz | |
| 定格出力電圧 | 瞬時 DC-V | 270（at AC200V入力時） | 297（at AC220V入力時） |
| 定常時 DC-V | 40.5（at AC200V入力時） | 45（at AC220V入力時） | |
| 定格出力電流 | 定常時 DC-A | 2.5 | |
| 周囲温度 | 0℃〜50℃ | ||
| 質量 | kg | 5.8 | |

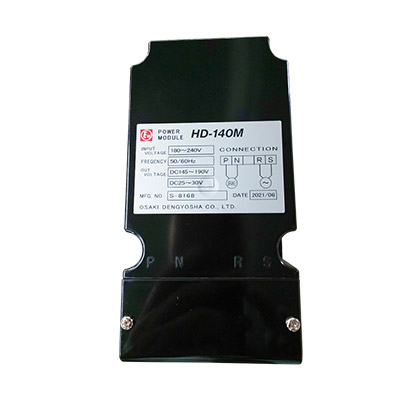

HD-140M
| 形式 | HD-140M | ||
|---|---|---|---|
| 入力電圧 | AC-V | 200/220 50/60Hz | |
| 出力電圧 （at AC200V入力、負荷時） |
瞬時 DC-V | 145～190 | |
| 定常時 DC-V | 25～30 | ||
| 定格出力電流 DC-A （at60℃、誘導負荷時） |
定常時 DC-A | 5 | |
| 過励磁時間 | s | 0.7～1.0 | |
| 周囲温度 | -20℃〜60℃ | ||
| 耐電圧 | AC2000V（50/60Hz) 1min | ||
| 絶縁抵抗 | 100MΩ以上（500Vメガー） | ||
| 最大頻度（適用負荷100W未満） | 過励磁時 | 8回/min（ON時間が0.7～1.0sの時） | |
| 定常時 | 30回/min（ON時間1.0sを超える時） | ||
| 最大頻度（適用負荷100～150W） | 過励磁時 | 2回/min（ON時間が0.7～1.0sの時） | |
| 定常時 | 6回/min（ON時間1.0sを超える時） | ||
| 質量 | kg | 1.2 | |
